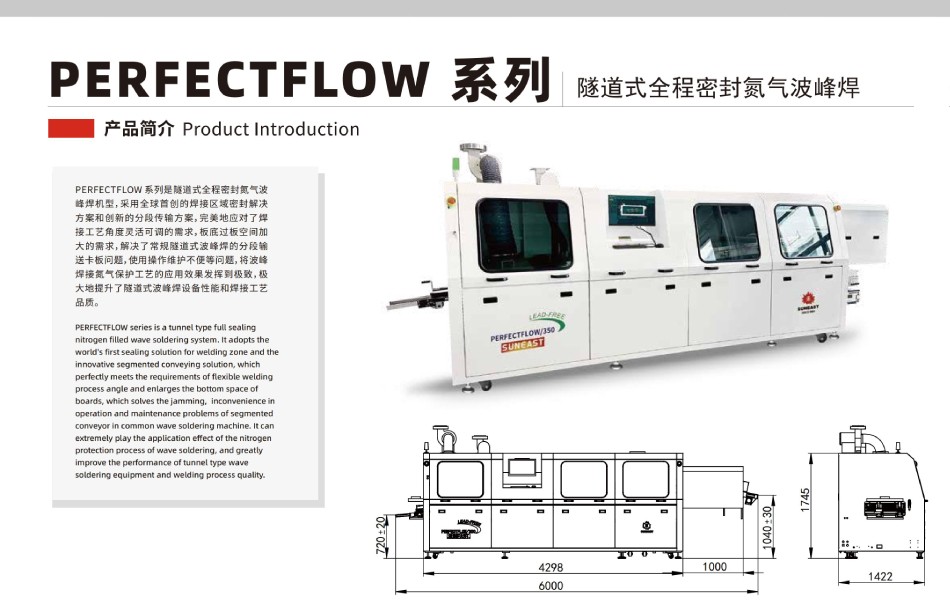

隧道式全程密封氮氣波峰焊

型號:PERFECTFLOW350/450/610

PERFECTFLOW 系列隧道式全程密封氮氣波峰焊,采用全球首創的焊接區域密封解決方案和創新的分段傳輸方案,完美地應對了焊接工藝角度靈活可調的需求,板底過板空間加大的需求,解決了常規隧道式波峰焊的分段輸送卡板問題,使用操作維護不便等問題,將波峰焊接氮氣保護工藝的應用效果發揮到極致,極大地提升了隧道式波峰焊設備性能和焊接工藝品質。

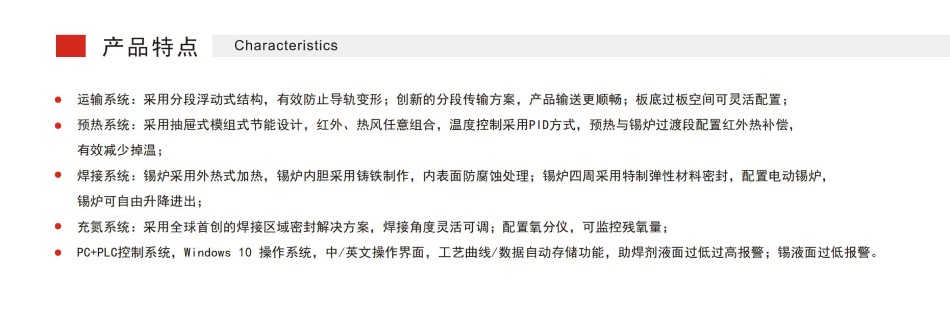

PERFECTFLOW 系列隧道式全程密封氮氣波峰焊產品特點:

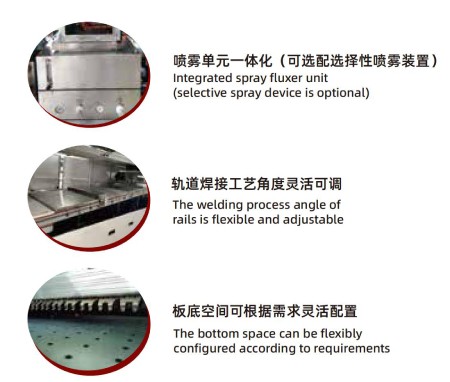

運輸系統:采用分段浮動式結構,有效防止導軌變形;創新的分段傳輸方案,產品輸送更順暢。板底過板空間可靈活配置;

預熱系統:采用抽屜式模組式節能設計,紅外、熱風任意組合,溫度控制采用PID方式,預熱與錫爐過渡段配置紅外熱補償,有效減少掉溫;

焊接系統:錫爐采用外熱式加熱,錫爐內膽采用鑄鐵制作,內表面防腐蝕處理;錫爐四周采用特制彈性材料密封,配置電動錫爐,錫爐可自由升降進出;

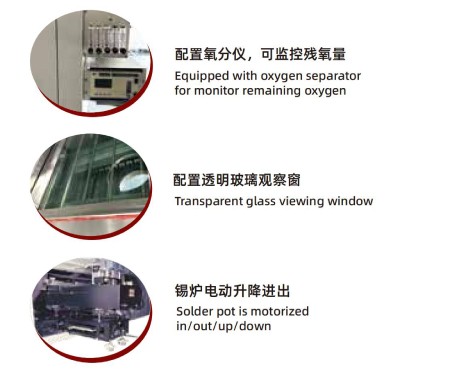

充氮系統:采用全球首創的焊接區域密封解決方案,焊接角度靈活可調;配置氧分儀,可監控殘氧量;

PC+PLC控制系統:Windows10操作系統,中/英文操作界面,工藝曲線/數據自動存儲功能,助焊劑液面過低過高報警;錫液面過低報警。






型號PERFECTFLOW/350PERFECTFLOW/450PERFECTFLOW/610
外形尺寸(mm)6000×1422×17506000×1522×17506000×1692×1750
重量約1850kg約2050kg約2300kg
電源3PH 380V 50HZ3PH 380V50HZ3PH 380V 50HZ
啟動功率33KW33KW45KW
正常運行功率8.5KW9KW11KW
控制系統PC+PLCPC+PLCPC+PLC
噴霧移動步進馬達步進馬達步進馬達
噴霧氣壓0.2Mpa~0.4Mpa0.2Mpa~0.4Mpa0.2Mpa~0.4Mpa
助焊劑流量控制可選項可選項可選項
助焊劑自動添加標配標配標配
抽風方式上抽風上抽風上抽風
抽風管直徑(mm)φ250φ250φ250
抽風機功率750750750
預熱方式微熱風/紅外微熱風/紅外微熱風/紅外
溫度控制方式PIDPIDPID
預熱區數量333
預熱區長度(mm)180018001800
預熱溫度可調范圍溫室~200℃溫室~200℃溫室~200℃
預熱升溫時間(min)約12min(設置:150℃約12min(設置:150℃約12min(設置:150℃
熱風馬達250W 3PH 220 VAC250W 3PH 220 VAC250W 3PH 220 VAC
寬度范圍(mm)50~35050~45050~610
PCB傳送方向L→R(可選:R→L)L→R(可選:R→L)L→R(可選:R→L)
傳送速度范圍(mm/min)500~1800500~1800500~1800
運輸高度(mm)750±20750±20750±20
允許PCB元件高度(mm)上120下15上120下15上120下15
速度控制方式變頻器閉環無級調速變頻器閉環無級調速變頻器閉環無級調速
重型雙鉤爪,可選:治具專用爪重型雙鉤爪,可選:治具專用爪重型雙鉤爪,可選:治具專用爪
導軌角度4.5~6.3°4.5~6.3°4.5~6.3°
錫爐類型機械式機械式機械式
錫爐材質鑄鐵鑄鐵鑄鐵
波峰調節方式變頻器:電腦數字控制
冷卻方式氮氣風刀冷卻
錫爐加熱功率13.5KW13.5KW18KW
錫爐最高溫度300℃300℃300℃
錫爐容量約480kg約550kg約640kg
波峰驅動功率180W*2 3PH 220VAC180W*2 3PH 220VAC180W*2 3PH 220VAC
錫爐升溫時間約150min(設置:250℃)約150min(設置:250℃)約150min(設置:250℃)
爐溫控制方式PIDPIDPID
洗爪系統毛刷毛刷毛刷
供氮純度要求99.999%99.999%99.999%
氮氣消耗量約20m3/h約22m3/h約25m3/h
氮氣氣壓0.4Mpa~0.6Mpa0.4Mpa~0.6Mpa0.4Mpa~0.6Mpa
噴霧外置機型(可選項)
整體長度增加500mm
PERFECTFLOW/350-ZPERFECTFLOW/450-ZPERFECTFLOW/610-Z
