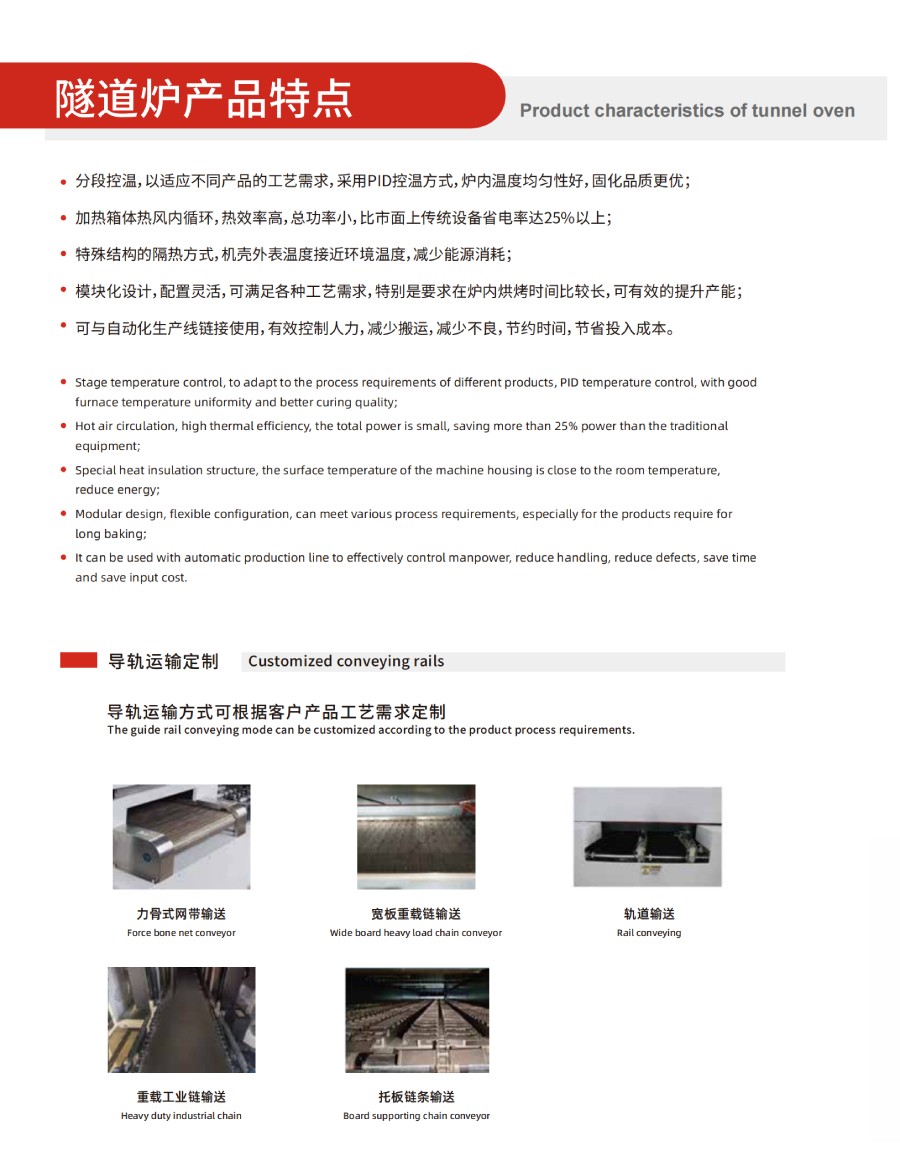

隧道式高溫爐介紹：
重載工業鏈+導軌輸送方式，運行磨損更小，使用壽命長，更穩定可靠；
料框(載具)可差異設計，使用靈活，滿足多種復雜上下料工藝；
全模塊化設計，維護保養方便快捷，減少維護時間及成本；

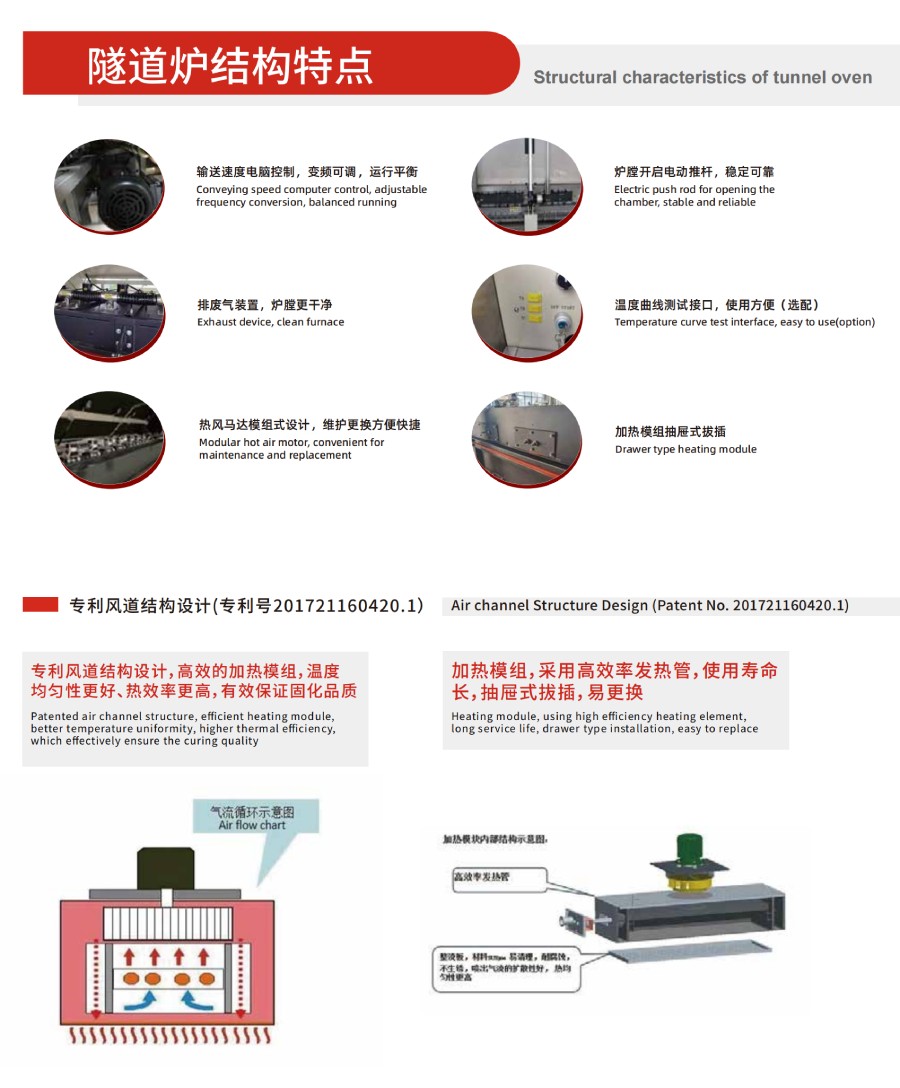

專利熱風系統，熱風對流傳導更高效，熱補償更快；
全新爐膛結構設計，多層隔熱，有效降低工作環境溫度；
應用范圍：
適用于高負載料框式，大載具式過爐方式；
適用于產能大， 固化時間長的產品， 如：三極管后端烘烤， Mini LED固晶烘烤等；
適用于固化運輸重型產品，如：新能源汽車驅動電機封裝烘烤；
適用于PCB、LED、Mini LED、電容、電源等元器件產品烘烤工序；
涵蓋領域：電子產品、汽車電子、半導體、3C產品等。
|

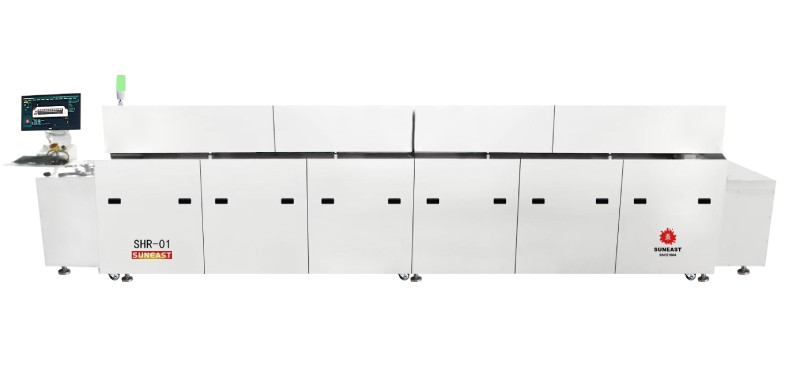

SHR-01Z系列技術參數
|
|
設備型號
|
SHR-01Z(注：01-05T-600)
|
SHR-01Z(注：01-05T-950)
|
備注
|
|

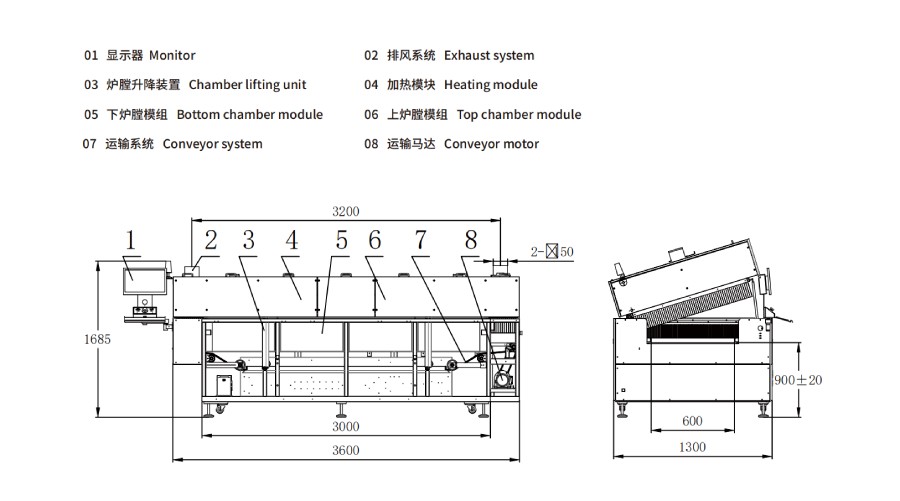

設備尺寸
|
L3600xW1300xH1685mm
|
L3600xW1650xH1685mm
|
|
|
設備重量
|
1400kg
|
1800kg
|
|
|
電源要求
|
3P5L 380V 50/60Hz
|
3P5L 380V 50/60Hz
|
|
|
控制系統
|
PC+PLC
|
PC+PLC
|
|
|
總功率
|
約32KW
|
約32KW
|
|
|
運輸形式
|
重載工業鏈
|
重載工業鏈
|
|
|
輸送寬度
|
Max600mm
|
Max950mm
|
|
|
產品高度(含治具)
|
Max100mm
|
Max100mm
|
|
|
入板高度
|
900±20mm
|
900±20mm
|
|
|
傳送速度范圍
|
100-500mm/min
|
100-500mm/min
|
|
|
速度控制方式
|
變頻器閉環無級調速
|
變頻器閉環無級調速
|
|
|
PCB傳送方向
|
左-右（可選：右-左）
|
左-右（可選：右-左）
|
|
|
控溫方式
|
PID
|
PID
|
|
|
溫度設定范圍
|
室溫--200℃
|
室溫--200℃
|
|
|
加熱系統
|
通道上加熱
|
通道上加熱
|
|
|
溫區數量
|
5個加熱區
|
5個加熱區
|
|
|
加熱區長度
|
3000mm
|
3000mm
|
|
|
冷卻區長度
|
無
|
無
|
可選配
|
|
升溫時間
|
約15min
|
約15min
|
設置溫度150℃
|
|
運行功率
|
約6KW
|
約7kW
|
|
|
溫度數值顯示精度
|
1℃
|
1℃
|
|
|
異常報警
|
三色信號燈+人機界面提示
|
三色信號燈+人機界面提示
|
|
|
排風要求
|
2-Φ150排風口，單個排風口排風量要求約15m3/min
|
2-Φ150排風口，單個排風口排風量要求約15m3/min
|
|
|
參數存儲
|
可存儲多種設置參數
|
可存儲多種設置參數
|
|
|
停電保護
|
UPS延時關機
|
UPS延時關機
|
|
|
氣源要求
|
無
|
無
|
|
1.可選：機頭機尾可凸出，凸出上爐膛外側面尺寸300mm（整機尺寸會加長600mm）。
2.注明：根據產能要求，推薦溫區數量優先選擇：4溫區、5溫區、 8溫區、9溫區、10溫區、12溫區，可定制。
|
