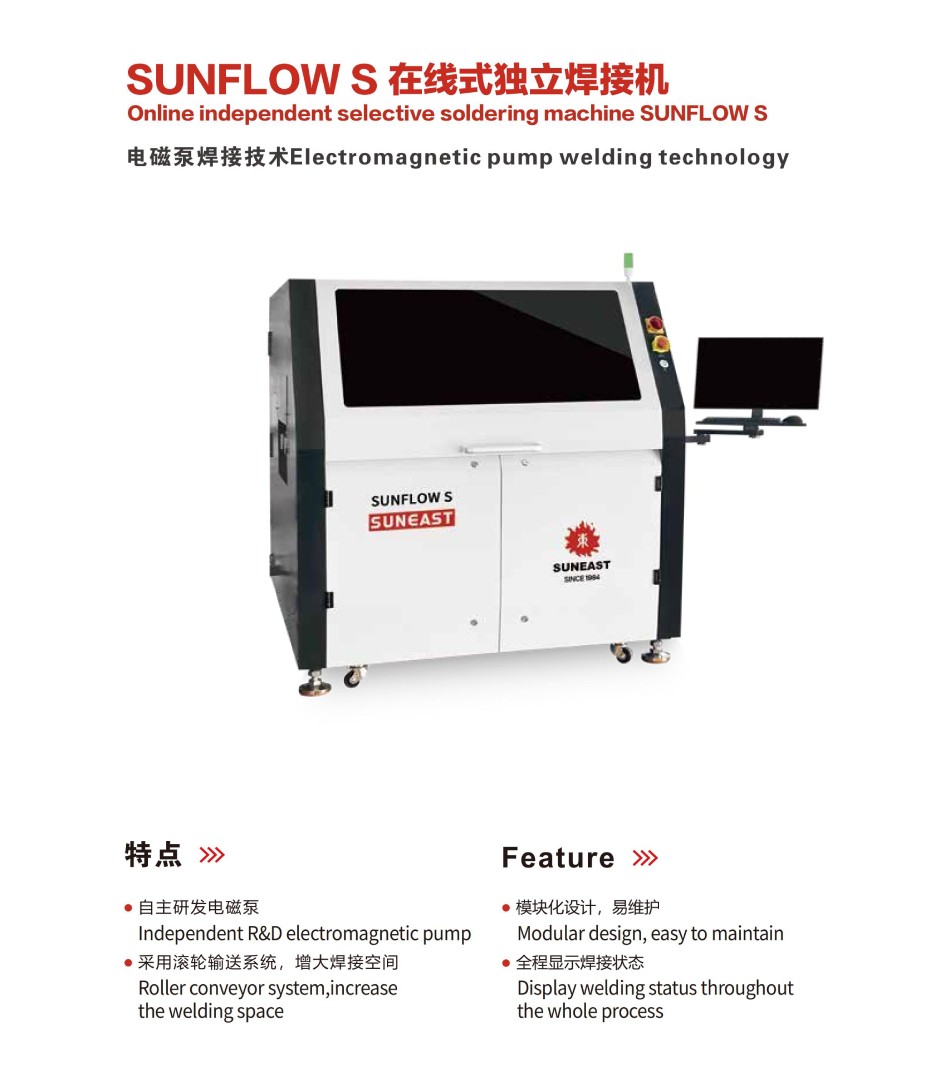

在線式獨立焊接機

型號:SUNFLOW S

自主研發電磁泵;

采用滾輪輸送系統增大焊接空間;

模塊化設計,易維護;

全程顯示焊接狀態;

在線式獨立焊接機產品特點:

自主研發電磁泵

模塊化設計,易維護

采用滾輪輸送系統,增大焊接空間

全程顯示焊接狀態


標準機基本結構模塊:

預熱模塊焊接模塊傳送系統

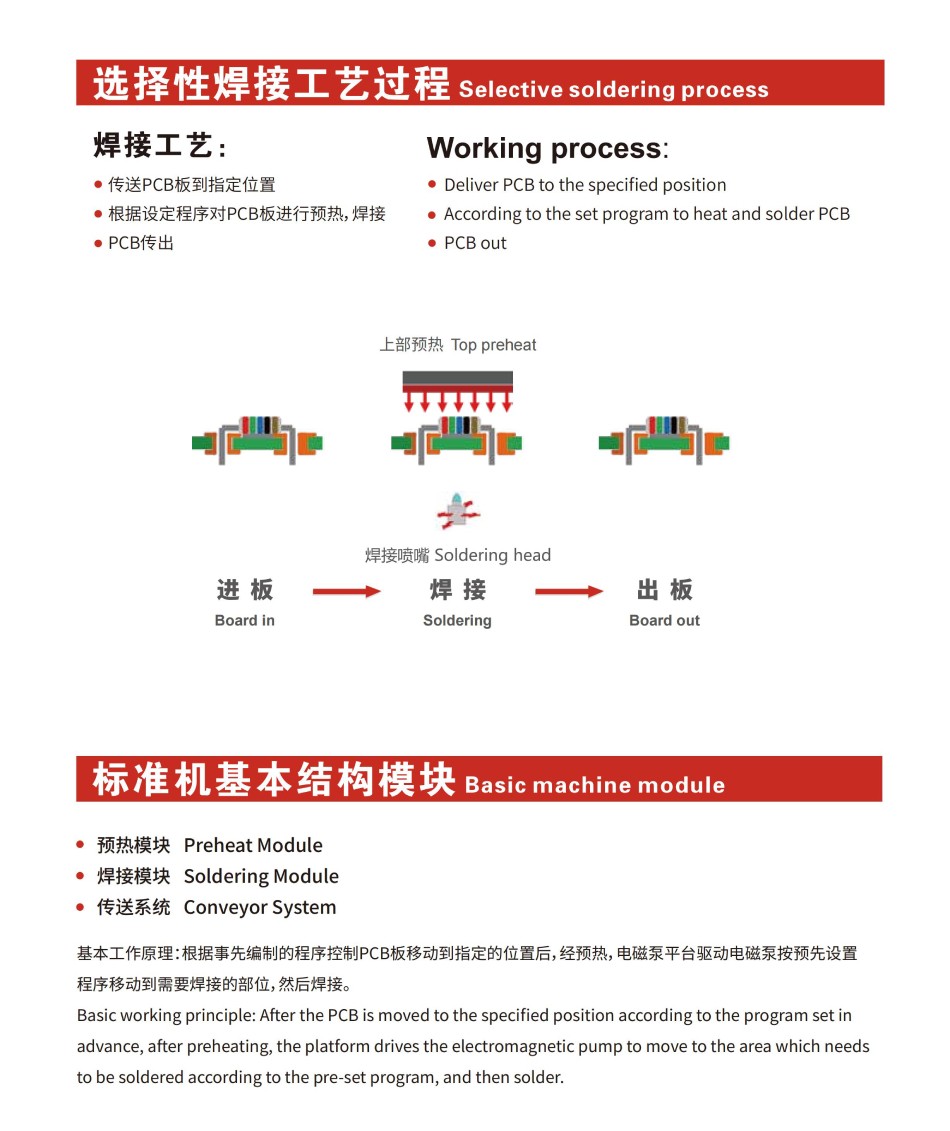

選擇性焊接工藝過程:

1、傳送PCB板到指定位置;

2、根據設定程序對PCB板進行預熱、焊接;

3、PCB傳出;

基本工作原理:根據事先編制的程序控制PCB板移動到指定的位置后,經預熱,電磁泵平臺驅動電磁泵按預先設置程序移動到需要焊接的部位,然后焊接。

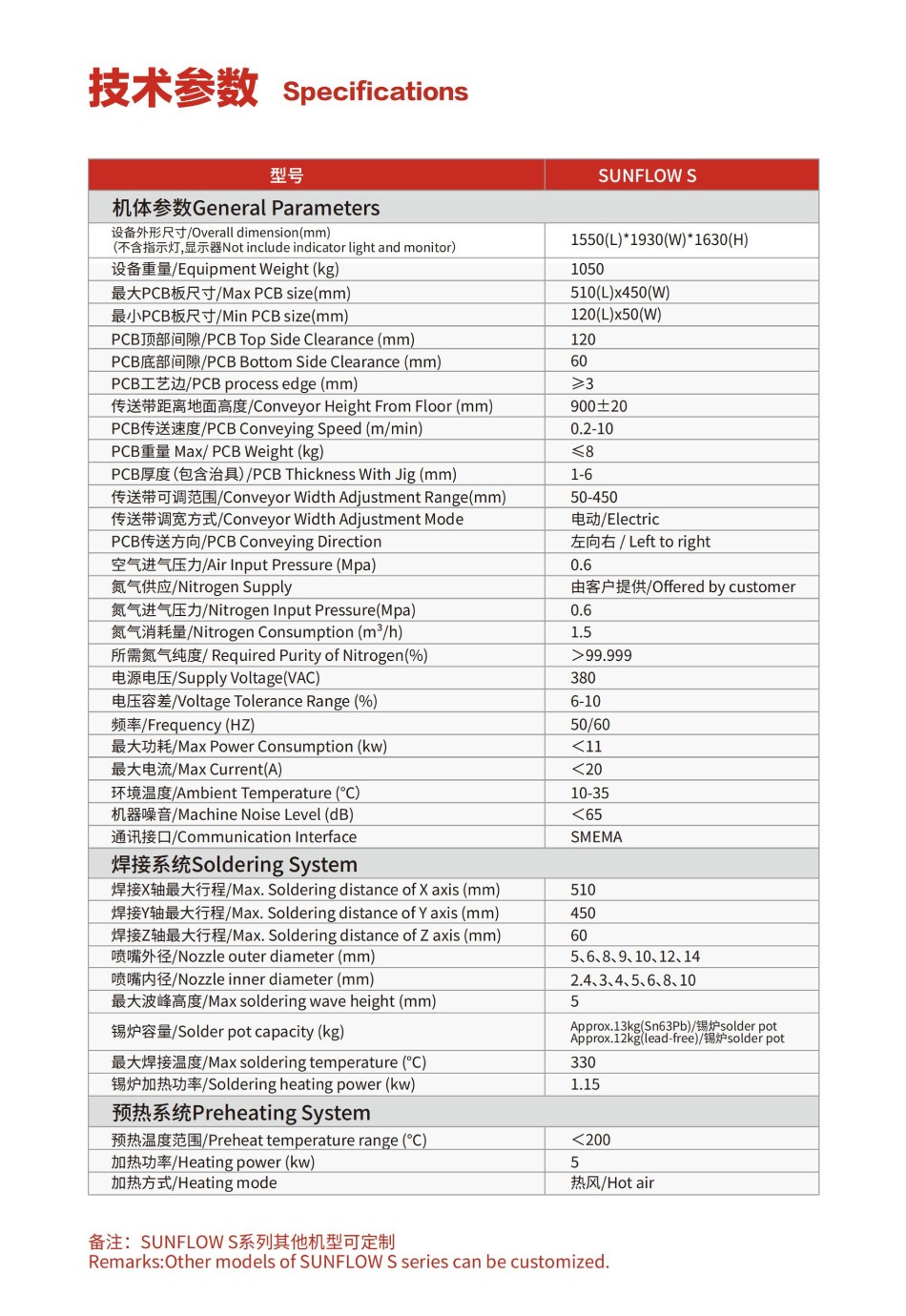

技術參數
型號   SUNFLOwS
機體參數
設備外形尺寸(不含指示燈,顯示器)(mm)    1550(L)*1930(W)*1630(H)
設備重量(kg)    1050
最大PCB板尺寸(mm)    510(L)x450(W)
最小PCB板尺寸(mm)    120(L)x50(W)
PCB頂部間隙(mm)    120
PCB底部間隙(mm)    60
PCB工藝邊(mm)    ≥3
傳送帶距離地面高度(mm)    900±20
PCB傳送速度(m/min)    0.2-10
PCB重量(kg)    ≤8
PCB厚度(包含治具)(mm)    1-6
傳送帶可調范圍(mm)    50-450
傳送帶調寬方式    電動
PCB傳送方向    左向右
空氣進氣壓力(Mpa)    0.6
氮氣供應    由客戶提供
氮氣進氣壓力(Mpa)    0.6
氮氣消耗量(m3/h)    1.5
所需氮氣純度(%)    >99.999
電源電壓(VAC)    380
電壓容差(%)    6-10
頻率(HZ)    50/60
最大功耗(kw)    <11
最大電流(A)    <20
環境溫度(℃)    10-35
機器噪音(dB)    <65
通訊接口    SMEMA
焊接系統
焊接X軸最大行程(mm)    510
焊接Y軸最大行程(mm)    450
焊接Z軸最大行程(mm)    60
噴嘴外徑(mm)    5、6、8、9、10、12、14
噴嘴內徑(mm)    2.4、3、4、5、6、8、10
最大波峰高度(mm)    5
錫爐容量(kg)  Approx.13kg(無鉛)/錫爐
Approx.12kg(有鉛)/錫爐
最大焊接溫度(℃)    330
錫爐加熱功率(kw)    1.15
預熱系統
預熱溫度范圍(℃)    <200
加熱功率(kw)    5
加熱方式    熱風/Hot air
備注:SUNFLOW S系列其他機型可定制
